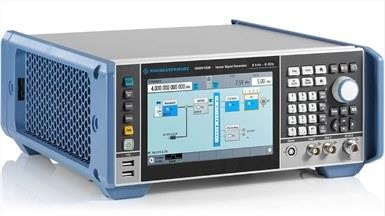

一、簡介：適用于移動通信、全球導航衛星系統及其它應用:
國家的技術研S*SMBV100B矢量信號發生器的設置標準類。超輸出功率高、完全校準寬帶信號發生和直觀的觸摸屏操作使R&S SMBV100B適用于所有種類的應用?？偸欠献钚碌闹饕獢底滞ㄐ诺臉藴剩?G NR,LTE和無線局域網，SMBV100B是優選的測試解決方案，用于接收和部件的表征。R&S*SMBV100B有許多全球導航衛星系統的選擇將該儀器成為一個可靠的、全功能的全球導航衛星模擬器。先進的模擬能力可以運行現實和復雜然而可重復的全球導航衛星系統方案在控制條件。
二、主要特點
1、頻率范圍介于 8 kHz 至 3 GHz 或 6 GHz
|
2、超高輸出功率，高達 +33 dBm |
3、1 GHz 調制帶寬，準確度一流
|
4、符合所有主要數字通信標準的信號生成，包括 5G NR、LTE 和 WLAN 標準
|
5、GNSS 模擬器，支持 GPS、格洛納斯、伽利略、北斗和 QZSS/SBAS |
三、?主要參數：
頻率范圍
| 電平范圍 | 1/Q調制帶寬 | SSB相位噪聲 | 諧波 |
8 kHz- 6 GHz | -120 dBm -+25 dBm | 500 MHz內部，2 GHz外部 | <-126 dBc | <-30dBc |
SMBV100B?特性和優點：
1、一流的信號質量
即使在高輸出功率水平下，對于 20 MHz LTE 信號也具有 0.2% 的出色 EVM 性能。令人印象深刻的 ACPR 值 < -72 dB ACPR（WCDMA tost 模型 1,64 DPCH，測量）非常低的 SSB 相位噪聲 < -134 dBc（測量 ) 在 1 GHz 和 20 kHz 偏移。實時補償測試夾具效果。
|
2、寬調制帶寬，具備一流精度
??????? 為了滿足更高調制帶寬的需求，R&S?SRSMBV100B 配備了高性能基帶。 發生器中的智能內部實時頻率響應校正可在 1GHz 的整個帶寬內實現 < 0.3 dB（測量）的極高幅度平坦度。
|
3、出色的功率特性超高輸出功率和出色的電平精度
????? 當配備適當的選項，R&SSMBV100B可以產生輸出功率達到+34dBm(測量在1千兆赫)和指定的水平增加到+25dBm在幾乎整個頻率范圍內。
校準后，發電機必須重復和精確地設定的級別值為每一試驗序列。這里R&SRSMBV100B提供了最高性能的測定水平的可重復性的<0.09數據庫。
|
4、非常適用于GNSS模擬
???? R&SRSMBV100B有幾個全球導航衛星系統的選擇將該儀器成為一個可靠的、全功能的全球導航衛星模擬器。先進的模擬能力可以運行現實和復雜然而可重復的全球導航衛星系統方案在控制條件。這包括逼真的模擬全球導航衛星系統的軌道信號傳播的影響和系統的錯誤以及現實的模型的用戶環境。
|
5、易于使用
???? R&SRSMBV100B 實用儀器采用直觀化操作概念，非常符合人體工程學。這款可自定義的儀器也可滿足未來要求。
7'觸摸屏，操作便捷上下文關聯的聯機幫助系統和SCPI記錄，輕松實現自動化l內部實時信號生成
|
6、升級輕松
?????? R&S?SSMBV100B 可隨時根據特定需求進行定制 配置儀器硬件只需幾個決定。提供六種硬件選項?？稍诳蛻粼O施現場使用密鑰代碼添加軟件選項。儀器在出廠時已完全校準。 升級后無需停機即可擴展頻率范圍、帶寬或輸出功率。
|
7、R&S RLegacyPro:更新測試與測量設備
替換您的傳統信號發生器：模擬羅德與施瓦茨和其他供應商的信號發生器（例如 R&S RSMBV100A、Keysight MXG/EXG、Aeroflex 和 Anritsu）
|
