適用標準 GJB152A CISPR25?
????? VHBB 9124 是一個帶有級聯匹配Balun 的4:1Balun 天線柄,主要用于和BBA 9106 或BBAL 9136 等雙錐振子配套使用。也可以和rod 振子配套,成為寬帶的dipole 天線。
????? 對于依據CISPR 25 的EMI 測試,強烈建議使用這組天線。
????? VHBB9124+BBA 9106,完全符合汽車電子的EMI 測試要求,低端頻率可以到20MHz,但是天線因子比較差,這是所有雙錐天線所固有的問題,絕大部分實驗室,在做汽車電子EMI 測試時,僅在30MHz-200MHz 頻率范圍內使用雙錐天線。
????? VHBB 9124 Balun 提供了特別好的對稱度(共模抑制),特別是在頻率低端(20MHz 到40MHz),如果對稱性不好的話,加上電纜編織電流(cable braid current),會產生嚴重錯誤。
????? 雙錐天線,一般在低頻部分會產生失配,其增益為負值。全球最常用的VHA9103 和BBA 9106 組成的天線,在30MHz 時的天線因子為19dB/m。同樣的天線振子,使用VHBB 9124 這個200:50Ω VHBB-Balun 后,增益會有5dB的改善,接收也更靈敏,天線因子為14 dB/m。
?
主要技術指標:
頻率范圍:30MHz ~ 300MHz
連接器:50 歐姆N 型
安裝管:22mm 直徑,長度580mm

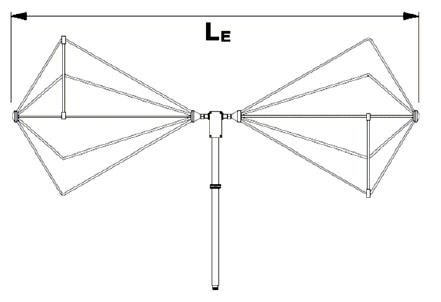

振子總長度LE:1.32m
總重量:2.1 公斤
