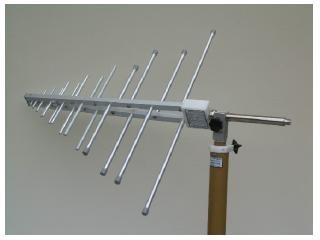

VUSLP 9111B 對數周期天線200MHz-3000MHz

????? VUSLP 9111B 對數周期天線,頻率范圍覆蓋200MHz-4GHz。一般用于EMI 測試,以及按照ANSIC63.4 進行NSA 測試;VUSLP 9111B 特別適合于依據CISPR 25 的測試,頻率范圍可達200MHz ~ 2.5GHz。

?

主要技術指標:

  1. 類型:用于接收和發送的線性極化對數周期寬帶天線(鋁管)

  2. 標稱頻率范圍:200MHz ~ 3GHz

  3. 可用頻率范圍:180MHz ~4GHz

  4. 連接器:50 歐姆N 型

  5. 增益:7 dBi + / - 1 dB

  6. 天線因子:11~33dB/m

  7. 駐波比:<2.8(f>2.3GHz)

  8. 典型駐波比:<1.5

  9. 交叉極化:>20dB(180MHz~ 1.3GHz)

  10. 3dB 波束寬度(E-平面):典型值45 度-65 度

  11. 3dB 波束寬度(H-平面):典型值90 度-120度

  12. 最大輸入功率:300 瓦(1GHz)

  13. 安裝管:22mm 直徑

  14. 天線寬度:0.76 米

  15. 天線總長度:0.9 米
