  直接啟動55KW消防泵控制柜


詳情

描述:2線型網絡NNB 8226-2?的主要應用是根據 MIL-STD-462D、MIL-STD-461E、MIL-STD-461F 和舊版本的 CISPR 16 測量傳導發射。與較新的 CISPR 版本相反,MIL 沒有要求 關于 LISN 的電源和 DuT 側之間的阻抗或去耦相位。

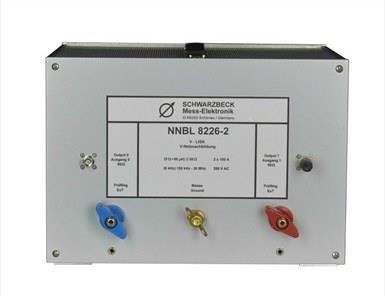

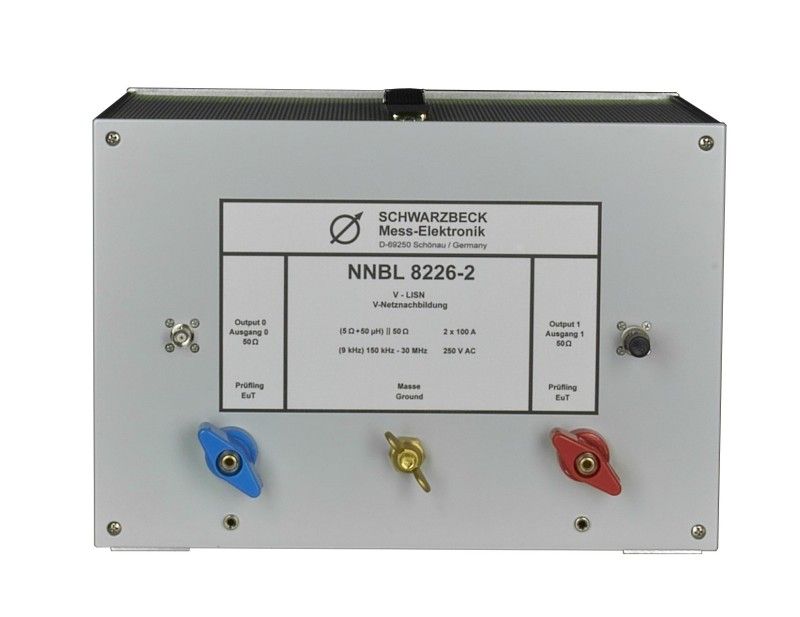

????? EuT 連接到前面板的翼形端子,EMI 接收器連接到待測路徑的 BNC 連接器。 另一個 BNC 輸出端與提供的 50Ω連接器。

2線型網絡NNB 8226-22線型網絡NNB 8226-2

2線型網絡NNB 8226-2


技術參數:

頻率范圍
(0.009) 0.15 - 30 (100) MHz
最大電流:70A
最大電流(限時)100 安
最大電壓(直流)500 伏
最大電壓(交流 50/60Hz):
250 伏
最大電壓(交流 400 Hz):140V
阻抗(50μH+5Ohm)||50Ohm?(+/- 20 %)
直流電阻
約 10毫歐
重量:6.5 kg
尺寸(外殼 WxHxD)220 x 320 x 260(+2x35) mm
