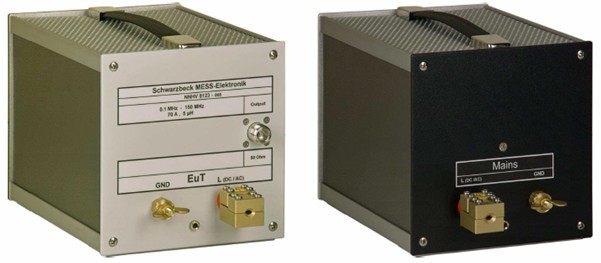

高壓人工電源網絡NNHV 8123，NNHV 8123-200，NNHV 8123-400,NNHV 8123-800

應用：

????? NNHV 8123系列非對稱單路人工電源網絡（AMN），主要用于依據CISPR 25 ed4或BMW GS 95025-1，測量屏蔽電纜的電磁干擾，頻率范圍0.1 – 150 MHz 。NNHV 8123也可以用于大電流注入（BCI）測試。阻抗特性為5μH || 50W 。

????? NNHV 8123一般成對放在屏蔽盒HVSE 8600內，兩個NNHV 8123分別用于測量HV+和HV-。

主要技術指標：

NNHV 8123的簡化電路圖：

干擾電壓測試，依據CISPR 25

??????電源接到后面板，后面的0.1mF電容接地。被測物連接到前面板，被測物產生的干擾電壓，可使用EMI測試接收機在N型連接器上測量。

????? 每根線必須各自使用一個LISN（放在屏蔽盒HVSE 8600內），供電電源線連接到其中一個LISN的紅色端子，供電電源的回線連接到另外一個LISN的紅色端子。沒有使用的測量端口必須使用50 Ω負載進行端接。

?

抗擾度測試，大電流注入法（BCI測試）：

??? 1. NNHV 8123可以和合適的電流注入鉗一起用于大電流注入測試。

??? 2. 必須保證充分的空氣流通避免LISN過熱。

??? 3.不能覆蓋LISN! 有孔的上蓋板和下蓋板不能覆蓋以利于空氣流通。50歐姆外部端接電阻必須放在HVSE 8600外部。

??? 4. 在剛工作的幾個小時可能出現輕微的涂層和絕緣物質的氣味。當心不要吸入散發的氣體。在高溫下工作幾個小時后氣味就會消失。

??? 5.在大電流注入測試期間由于高場強和升溫（火險）可能出現危險，所以這類測試僅由有資格的人員來做！有關安全防范措施必須考慮！

? ? 6.在BCI測試時，從EUT端注入的功率會引起外部50Ω/50W電阻發熱。請選擇合適功率的外部電阻。

????注意：注入的射頻功率會從EuT-端子無衰減地輸出到N型端口，這時如果連接有接收機，則接收機會被損壞！

?

注意：按照CISPR 16的電路有很大的地電流。通常不可能在電源線使用一個帶有地電流安全開關的LISN（它們會因?yàn)檫^多的地電流斷開電源）。任一條電源線要么不安裝地電流安全開關（請標識必要的警告標志），要么使用一個1:1電源線隔離變壓器。

??????在任何情況下在連接到電源線之前LISN要接地。必須提供準確的安全提示給LISN的使用者。

??????EUT端阻抗（N型端口端接50歐姆，電源線短路）
