高壓人工電源網絡NNHV 8123-400R描述：不對稱單路徑 AMN（人工電網）NNHV 8123-400R 的主要應用是根據 CISPR16-1-2、CISPR 25 第 4 版或 BMW GS 95025-1 在 HF-VHF 范圍 0.1 MHz 內測量電動汽車的干擾電壓 – 150 MHz 使用屏蔽電纜。它也可用于使用外部 50 Ω 終端的 BCI 測試。阻抗特性基本上是通過將電感器與測量接收器的輸入阻抗并聯來實現的：5 μH || 50Ω。

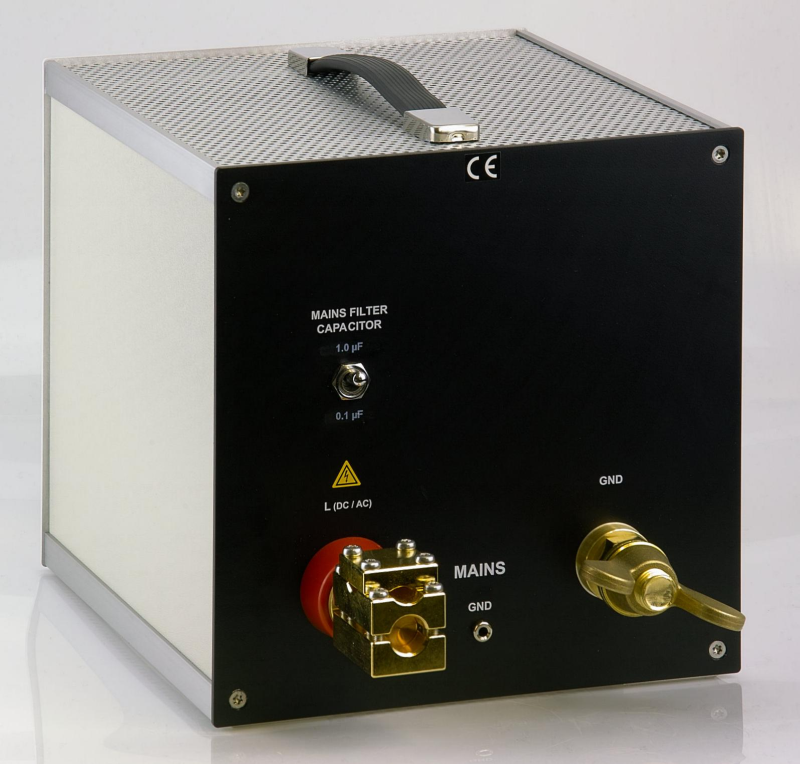

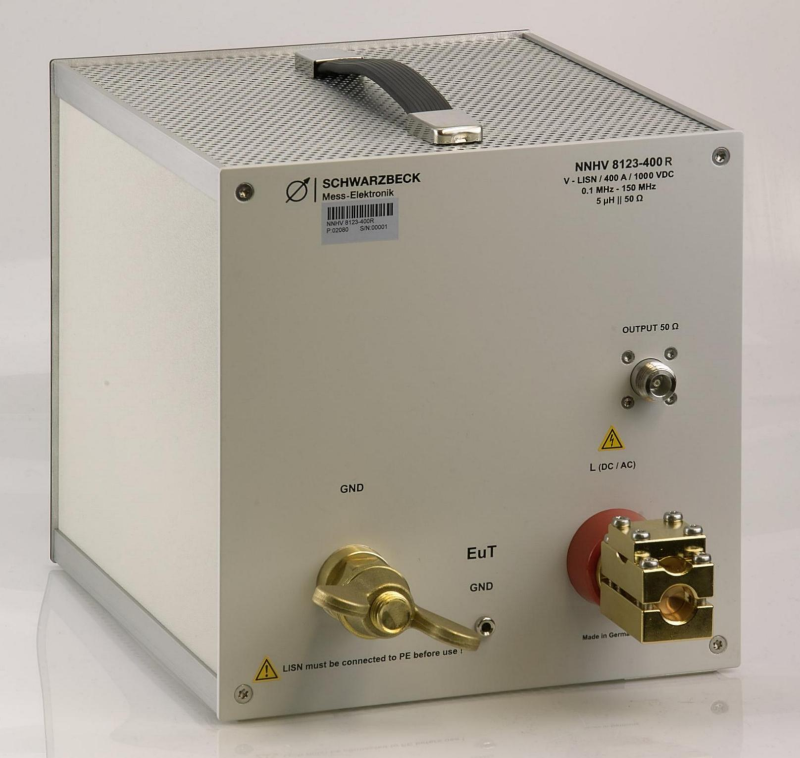

????? LISN 設計為成對安裝到屏蔽外殼HVSE 8600 中。每個NNHV 8123-400R 可用于測量一個單路徑。要能夠測量HV+ 和HV-2 單元是必需的。 被測設備必須連接到前面板的端子。電源電壓必須連接到后面板。電纜的屏蔽層連接到 HVSE 8600 饋通。
????? 被測設備可能會消耗 250 A 的連續電流，并且在短時間內它甚至可能會消耗超過 500 A 的電流。
???? 憑借其高電壓和電流規格，這款汽車 LISN 非常適合電動汽車 (EV)、混合動力驅動和車載電池電子設備測試。
高壓人工電源網絡NNHV 8123-400R技術參數：
型號 | NNHV8123-400R
| 直流電阻 電源－EUT： | < 1.3 mOhm |
頻率范圍： | 0.1 - 110 (150) MHz
| 阻抗(50 Hz)： | 2 mOhm
|
最大連續電流： | 250 A | 阻抗(400 Hz)： | 12.6毫歐 |
短時最大電流 | 500?A | EuT連接器：可旋開的翼形端子 | 16毫米 |
最大電壓（DC）： | 1000 V
| 無端子外殼尺寸（寬 x 高 x 深）：
| 220x225x260毫米
|
最大電壓（50/60Hz AC）： | 400 V | 帶端子的外殼尺寸最大 (W x H x D)：
| 220x225x450毫米 |
最大電壓（400Hz AC）： | 300 V
| 重量： | 6kg |
阻抗： | (5μH + 1 Ohm) || 50 Ohm
(+/- 10 %) |
|
|

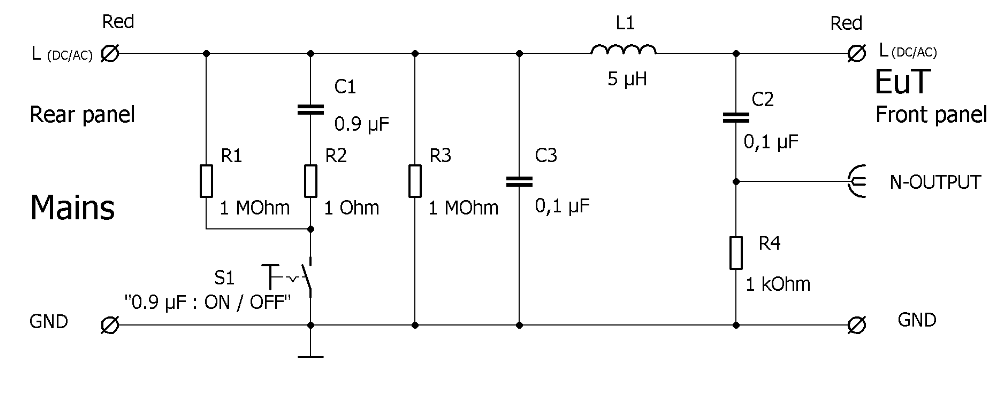

NNHV 8123-400R 的簡化電路：
