EMI傳導騷擾測試

EMI傳導騷擾測試


電源線傳導騷擾的測試，盡管不同產品由不同標準進行規定，但基本方法是一樣的，由人工電源網絡（AMN或稱線路阻抗穩定網絡LISN）和EMI測試接收機組成。其中人工電源網絡可以在給定頻率范圍內，為騷擾電壓的測量提供標準規定的50歐姆阻抗，并使受試設備（EUT）與電源相互隔離。

測試頻率范圍：9kHz-30MHz。

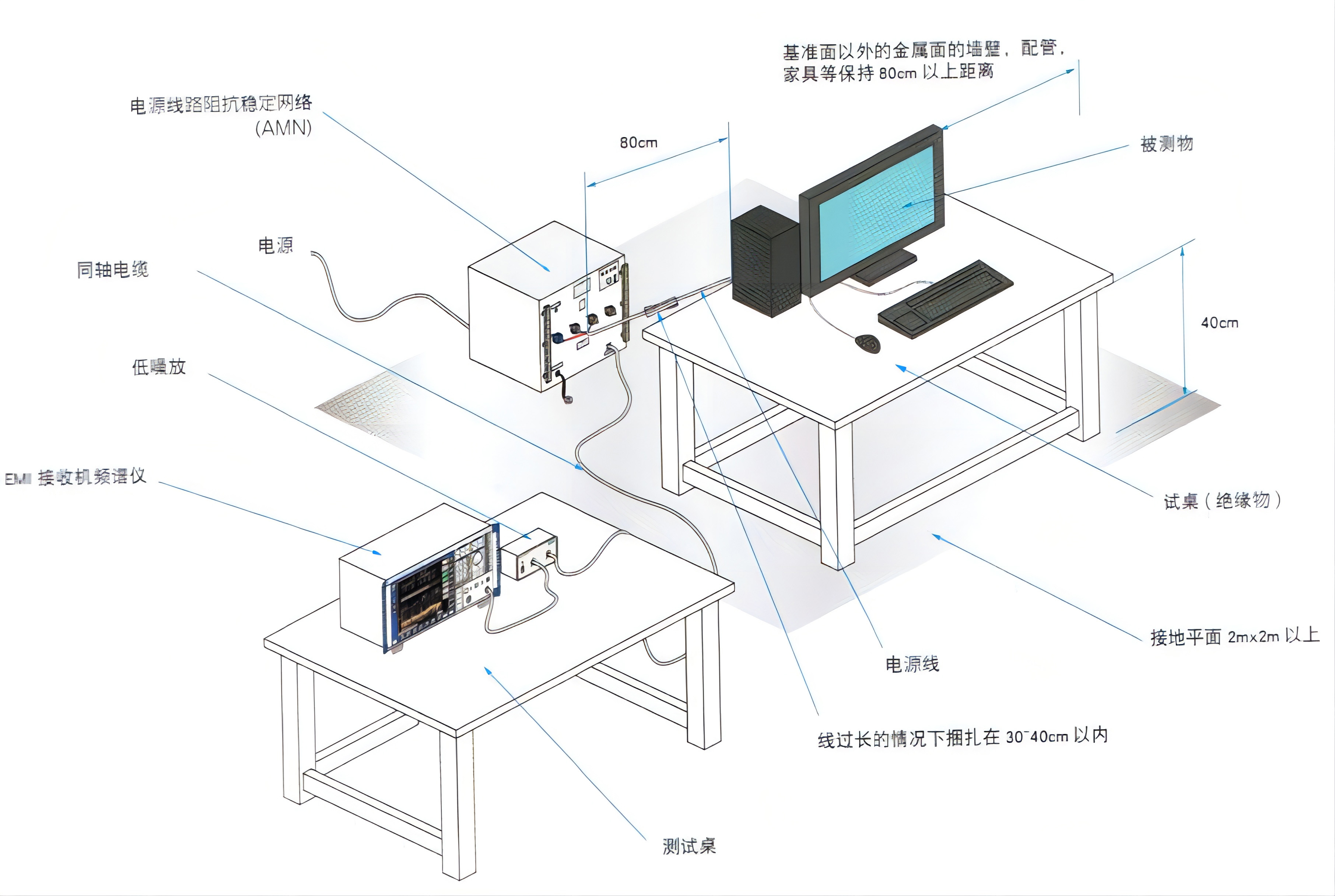

設備及EUT布置圖

傳導騷擾（EMI）測試

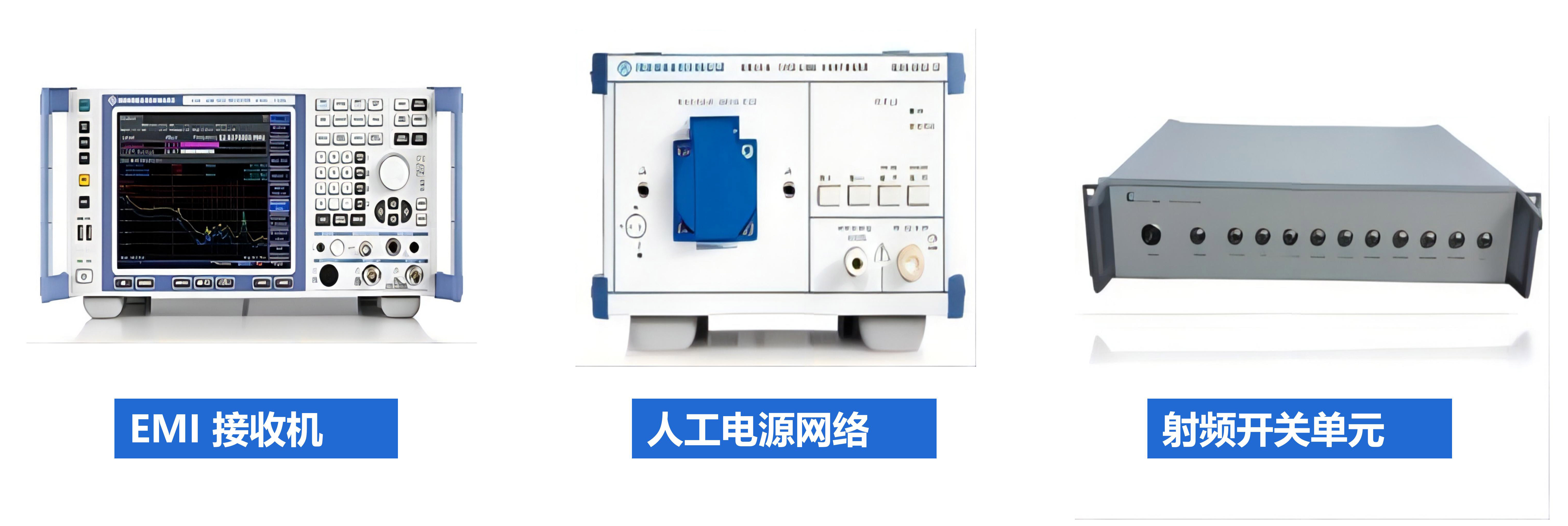

系統相關設備展示


傳導騷擾（EMI）測試系統設別展示
