一、簡介：?

?????? 適用于測量電場強度的寬帶有源拉桿天線；R&S???HFH2-Z6E 有源拉桿天線用于測量低頻、中頻、高頻范圍內的電場強度，頻率范圍介于 8.3 kHz 至 30 MHz。天線可用于根據不同標準（例如 CISPR、MIL、FCC、ANSI、ETSI）進行 EMI 測量。天線具備幾乎與頻率無關的天線系數和高靈敏度。在強場環境中，可以使用衰減器以減少失真。具有門限電路的集成式射頻檢波器會報告天線過載情況。


二、產品圖片：

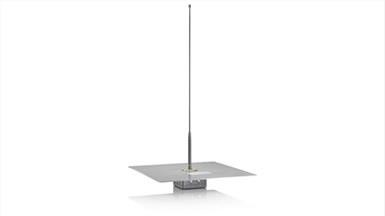

R&S?HFH2-Z6E 視圖

R&S?HFH2-Z6E

R&S?HFH2-Z6E狀態指示燈

R&S?HFH2-Z2E、R&S?HFH2-Z6E和R&S?IN600


三、主要特點：


1.? 寬頻率范圍

2. 高靈敏度

3. 寬動態范圍

4. 緊湊設計

5. 近乎恒定的天線系數

四、規格參數：

型號

頻率范圍

天線類型

場強型

應用

R&SHFH2-Z6E


8.3 kHz to 30 MHz

有源拉桿天線

電場

EMI測試



五、特性和優點：

1.?寬頻率范圍
只需單個天線即可覆蓋整個頻率范圍；R&S RHFH2-Z6E有源拉桿天線用于測量低頻、中頻、高頻范圍內的電場強度，頻率范圍介于8.3 kHz至30 MHz。天線可用于根據不同標準（例如CISPR、MIL、FCC、ANSI、ETSI)進行EMI測量。

2.?高靈敏度
可測量場強極低的電場；R&S R HFH2-Z6E天線設計精密，并具有一流的靈敏度，能夠測量強度極低的電場(1MHz至30 MHz范圍內支持的最低場強為低于-40 dB(pV/m/Hz)，測量值)。

3.?寬動態范圍
可測量具有高場強或低場強的電場；天線具備寬動態范圍，正常模式下支持的最低場強為低于-40 dB(uV/m/Hz)(測量值，1 MHz至30MHz)，最高場強為125 dB(uV/m)(典型值)。在強場環境中，可以使用衰減器以減少失真。

4.?近乎恒定的天線系數
提供精確的測量結果；天線包括連接到有源阻抗變換器的垂直拉桿。變換器將拉桿的高輸入阻抗匹配到 50Q，因此天線系數在整個頻率范圍內幾乎保持不變。這可以在恒定電場中提供恒定的輸出信號。
