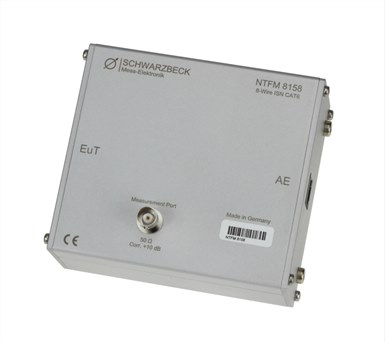

NTFM 8158，CAT5 8158，CAT3 8158通信端口阻抗穩定網絡（ISN）適用于1/2/4對UTP端口
技術參數
頻率范圍 (ISN)
| 150 kHz – 30 MHz |
| 頻率范圍（CDN）： | 150 kHz – 80 MHz |
| 類型 | T8、T4、T2-ISN、CDN（需要 EAB8 50-150） |
插入損耗： 差模AE-EuT端口： | 典型值：< 1 dB 100 kHz 至 30 MHz
典型值：< 2.5 dB 30 MHz 至 250 MHz
（圖3） |
去耦AE-EuT：
| >55 dB（圖 4） |
| 縱向轉換損耗 (LCL)： | 75 dB@150 kHz
59 dB @ 30 MHz（圖 5） |
不對稱電壓的分壓系數：
| 10 dB ± 1 dB(圖6) |
阻抗（不對稱）：
| ≤30 MHz: 150???± 20???(Fig.7)
>30 MHz: 150???+ 60??/ -45??≤ |
| 共模相位角： | 0 ? ± 20 ? (圖8)
|
連接器 AE、EuT：
| RJ-45 (8P8C) |
| 電流最大值： | 800 毫安（對） |
最大電壓：
| 63 VAC / 100 VDC |
測量端口：
| BNC 50 Ω 母頭 |
串擾 PSELFEXT：
| 典型值：> 66 dB 150 kHz – 1 MHz
典型值：在 10 MHz 時 > 46 dB
典型值：在 30 MHz 時 > 38 dB
|
重量
| 465 g |
| 外形尺寸W x H x D： | 125 mm x 62 mm x 105 mm
|
| CISPR電路圖： | CISPR 22，附錄 D，圖 D.3 |
使用說明：
??????ISN NTFM 8158 允許根據 CISPR 22:2005 或 EN 55022:2006 對非屏蔽雙絞線 (UTP) 或 2、4、6 或 8 線通信端口執行共模干擾電壓測量。 可以使用 RJ-45 插座連接被測設備 (EuT) 或輔助設備 (AE)。 引腳分配遵循 EIA/TIA-T568A/B。 NTFM 8158 的電路是根據 CISPR 22 第 5.2 版，圖 D.3 設計的。 ISN 不會影響到千兆以太網的傳輸質量。
????? ISN 設備 NTFM 8158 在 EUT 端口提供通常為 75 dB 的縱向轉換損耗，并允許測量 CAT6 設備。 還有另外兩個 ISN 可分別用于測量 CAT5 設備 (CAT58158) 和 CAT3 設備 (CAT3 8158)。
?????? 除了測量干擾電壓外，NTFM 8158 還允許執行傳導抗擾度測量。 CISPR 24 或 EN 55024 最高 80 MH。 一個額外的 50 Ω 到 150 Ω 適配器 (EAB8 50-150) 符合。 需要 IEC 61000-4-6。 該適配器可以很容易地安裝到 NTFM 8158 上，并且作為一個選項提供。
?????? NTFM 8158 的規范完全符合 CISPR 22 Ed。 5.2 并根據 CISPR 16-1-2 附錄 E 中描述的方法進行驗證。
應用：
??????被測設備的電信端口必須連接到 NTFM8158 EuT 端口。 NTFM 8158 提供 EUT 的非對稱端口終端。 必須與被測設備一起操作的輔助設備 (AE) 必須連接到 NTFM 8158 的 AE 端口。
??????? 數據通信基于線對上的差模電壓。 如果電壓的電氣中間的虛擬零點與參考地相比發生偏移，則該偏移的幅度稱為不對稱干擾電壓或共模電壓。 該電壓被去耦到 BNC 連接器，以便用接收器進行測量。 標稱分壓系數為 10 dB，即 50 Ω 接收器上的電壓讀數必須增加 10 dB。這會導致干擾電壓。
?????? LCL 描述了沿傳輸線將所需的差模數據信號轉換為不需要的共模信號。 共模信號可能會被輻射，并可能導致干擾場強。
?????? 測試設置在 CISPR 22 中有更詳細的描述。 必須特別注意低電感接地，即適合無線電頻率的接地。 這是通過將 NTFM 8158 的鋁制外殼直接放置在參考接地平面上來實現的。 EuT 電纜和 AE 電纜不得靠近或相互平行安裝，以避免它們之間出現不必要的耦合。
??????
引腳分配
?????引腳分配符合 EIA/TIA-T568A/B。 RJ-12 和 RJ-14 連接器使用對 1 和對 3，RJ-11 連接器使用位于 RJ-45 連接器中間的 RJ-45 插孔的對 1。 那時 RJ-12 的針腳 1 和 6 不可用。 請注意，在 RJ-45 插孔中使用 RJ-12、RJ-11 或 RJ-14 連接器會導致 RJ-45 插孔的使用壽命縮短。
?????如果測量的線對少于四對，則未使用的電線將保持未連接狀態。
請注意
?????????請勿將任何 6PxC 插頭插入 NTFM 8158 的 8P8C 插座，這會彎曲插座的外部觸點。尤其是 CAT 6 設備，LCL 非常敏感，甚至幾飛法拉對 LCL 都有負面影響。此外，請注意 ISN 的底部沒有標簽，并始終保持清潔，因為它是接地的。
傳輸差模信號AE-EuT
去耦 AE - EuT
