標準LPDA

?

Schwarzbeck VUSLP 9111 B - 對數周期天線

?

VUSLP 9111 B-對數周期天線

?

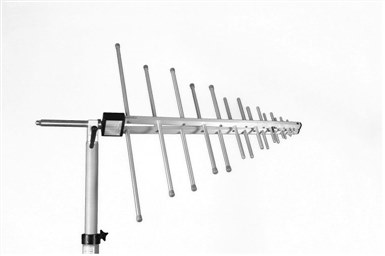

對數周期寬帶天線，線性極化，鋁制。

接受和發射信號，裝配 N連接器，可承受大功率操作。

?

技術指標：VUSLP 9111B-對數周期天線

?

標稱頻率范圍200 MHz -3 GHz
可用頻率范圍180 MHz -4 GHz
增益typ. 7 dBi + / - 1 dB
天線因子11 ... 33 dB/m
標稱阻抗50 Ω
最大駐波比SWR< 2.8 (f > 2.3 GHz)
典型駐波比SWR<1.5
前后比typ. 20 dB
交叉極化抑制>20 dB (180 MHz...1.3 GHz)
3dB典型波瓣寬度(E-Plane)45° .. 65°
3dB典型波瓣寬度(H-Plane)90° .. 120°
最大輸入功率1000 W (<300 MHz)
300 W (1 GHz)
連接器及安裝N 母端, 22直徑管
寬*長*高776 x 900 x 82 mm
重量1.7kg


VUSLP 9111B-對數周期天線技術參數：

?

Schwarzbeck VUSLP 9111 B - 對數周期天線
增益

Schwarzbeck VUSLP 9111 B - 對數周期天線
天線因子

Schwarzbeck VUSLP 9111 B - 對數周期天線
電壓駐波比
