標準LPDA

?

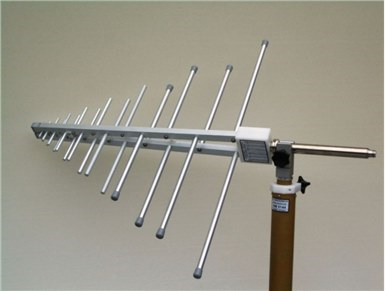

Schwarzbeck VUSLP 9111 標準對數周期天線

?

VUSLP 9111-對數周期天線

?

對數周期寬帶天線，線性極化，鋁制。

接受和發射信號，裝配N 連接器，可承受大功率操作。

?

USLP 9111-對數周期天線

VUSLP 9111-對數周期天線參數：

?

標稱頻率范圍230 -2300 MHz
可用頻率范圍200 -4000 MHz
增益7 dBi + / - 1 dB
天線因子12 ... 32 dB/m
標稱阻抗50 Ω
最大駐波比SWR<2.5
典型駐波比SWR<1.5
前后比20 dB
交叉極化抑制>20 dB (230 MHz...1 GHz)
3dB典型波瓣寬度(E-Plane)45° .. 65°
3dB典型波瓣寬度(H-Plane)90° .. 120°
最大輸入功率1000 W (230 MHz)
300 W (1 GHz)
連接器及安裝N 母端, 22直徑管
寬*長*高650 x 790 x 82 mm
重量1.6kg

?

VUSLP 9111-對數周期天線技術參數：

?

Schwarzbeck VUSLP 9111 標準對數周期天線
增益

Schwarzbeck VUSLP 9111 標準對數周期天線
天線因子

Schwarzbeck VUSLP 9111 標準對數周期天線
駐波比
